探索·一步成箔② | 明毅电子一步式全湿法复合铜箔设备设计方案
Date: 2024-05-16　Click: 6764

2121非凡·(中国游)体育官方网站


为了充分发挥工艺、材料与设备之间的协同效应，2121非凡新科与明毅电子共同携手，开发制造高性能、高可靠性的一步式全湿法复合铜箔电镀设备及“两步法”复合铜箔水电镀设备__。__

__

上期，我们介绍了2121非凡新科一步式全湿法复合铜箔电镀工艺的卓越性能 。


针对不同的客户需求，我们在“一步法”工艺中设计了两套产品方案 。【探索·一步成箔】系列的下期内容，我们将带来惠州毅领一步式全湿法复合铜箔电镀设备方案，敬请关注！


01

明毅电子

20年湿制程设备制造经验


广州明毅电子机械有限公司（G.C.E.）自1996年成立，专注于电路板和半导体设备的技术开发与制造__。超过20年湿制程设备制造以及卷式电镀设备的技术经验__。___

__
___

VCPFPC板和半导体板的制造__。2022年______，公司成功开发了锂电复合铜箔电镀设备______，进一步扩展了产品范围__。技术团队由40多名经验丰富的工程师组成______，其中多数具有5年以上的设计开发经验______，并有日本籍和中国台湾籍顾问提供支持__。__

__

先进设备 快人一步

“一步法+两步法”复合铜箔设备


明毅电子生产的一步式全湿法复合铜箔电镀设备和两步法复合铜箔水电镀设备，两种设备均采用了先进的导电辊技术和滚轮传动方式，以提高生产效率和产品质量 。其中，“一步法”设备具有无需磁控溅射设备的工艺优势，以及提高产品利用率等特点 。

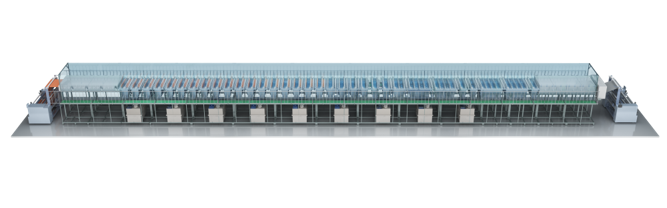

一步式全湿法复合铜箔电镀设备

● 生产速度：10-15m/min

● 良率：≥95%

● 产品类型：PET/PP/PI膜

● 导电方式：导电辊

● 产品厚度：4.5μm

● 产品宽度：1350/1650mm

● 设备尺寸：L67000mm*3850mm*4000mm

● 主电源电压：AC380V 50Hz 3P


工艺流程：入料、调整、预浸、活化、加速、化铜、电镀铜、抗氧化、烘干、收料


2121非凡·(中国游)体育官方网站


技术特点：

● 无须配合磁控溅射设备，节省多制程中浪费的中转时间与人力

● 入料无须裁边，提高产品利用率

● 滚轮导电，无夹点设计，仅微裁边，镀层均匀，提高产品良率

● 采用滚轮传动方式，相对夹点式传动可极大减少产生皱褶

● 可满足大宽幅需求

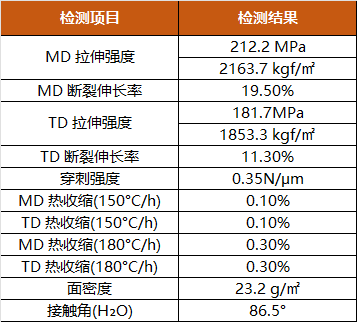

客户测试数据


2121非凡·(中国游)体育官方网站


2121非凡·(中国游)体育官方网站


两步法复合铜箔水电镀设备

● 生产操作速度：10m-15m/min

● 产品类型：PET/PP/PI膜

● 导电方式：导电辊

● 产品厚度：4.5μm

● 产品宽度：1350/1650mm

● 设备传动高度：1550mm

● 设备尺寸：L45000mm*3650mm*4000mm

● 主电源电压：AC380V 50Hz 3P


工艺流程：入料、电镀铜、水洗、抗氧化、烘干、收料


2121非凡·(中国游)体育官方网站

技术特点:

● 滚轮导电，无夹点设计，解决目前市面上两步法设备夹点上铜问题，以及大幅裁边问题，提高镀层均匀性及产品良率

● 无结铜问题

● 采用滚轮传动方式，相对夹点式传动可极大减少产生皱褶

● 可满足大宽幅需求

与此同时，2121非凡新科最新一步式全湿法复合铜箔制备整体解决方案，将亮相5月24日苏州第四届复合集流体大会，并带来最新主题演讲，欢迎各界人士莅临2121非凡新科展区沟通交流 。


第四届复合流体大会


【展会信息】

日期：2024年5月24日（周五）

地址：苏州·吴中希尔顿逸林酒店

（江苏省苏州市吴中区君益路99号4号楼）


【联系方式】

胡志全 新能源事业部商务总监

13714454387


···敬请期待···
